Arti Kode Dan Simbol MCB
MCB (Miniature Circuit Breaker) merupakan alat proteksi hubung singkat dan beban lebih yang dipasang pada instalasi listrik. Alat ini sangat penting dalam menjaga kemananan instalasi listrik ketika terjadi gangguan atau kondisi tidak normal pada sistem kelistrikan.
Ada banyak jenis MCB berdasarkan jenis kurva tripping dan rating arusnya sehingga spesifikasinya juga beragam. Untuk mengetahui spesifikasi sebuah MCB maka dapat dilihat pada kemasan atau kode dan simbol yang ada pada body.

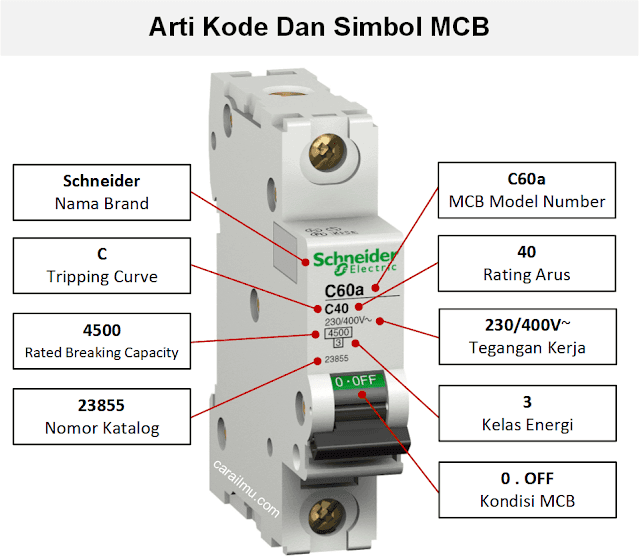

Arti Kode Dan Simbol MCB
Berikut ini merupakan arti kode dan simbol MCB 1 phase dengan merek Schneider yang biasa dipakai di rumah, kantor, pabrik dll.
Schneider Electric, Tulisan Schneider Electric pada MCB merupakan nama brand atau merek dari mcb itu sendiri.
C60A, Kode C60A pada MCB merupakan Nomor Model (Model Number) dari MCB merek Schneider. Merek lain tentu saja memiliki nomor model tersendiri yang berbeda dengan merek Schneider.
C, Kode C pada MCB merupakan Kurva Trip (Tripping Curve) dari MCB. Berikut ini merupakan kurva trip MCB C
Dari gambar di atas dapat dijelaskan bahwa MCB dengan kode C memiliki karakteristik kurva tripping yaitu MCB akan trip jika arus AC yang melewatinya sebesar 5 – 10 kali arus nominalnya. Sedangkan untuk arus DC sebesar 7 – 15 kali arus nominalnya.
40, Tulisan 40 merupakan rating arus dari MCB yaitu sebesar 40 Ampere. Jika arus yang melewati MCB lebih dari 40 A maka MCB akan trip.
4500, Kode 4500 pada MCB merupakan Rated Breaking Capacity yaitu arus hubung singkat maksimum yang bisa dilalui tanpa merusak MCB. Jika arus yang dialirkan lebih dari 4500 A maka MCB akan rusak.
230/400V~, Kode 230/400V merupakan rating tegangan atau tegangan kerja yaitu tegangan yang dibutuhkan agar MCB dapat bekerja yakni sebesar 230 atau 400 Volt. Sedangkan simbol ~ merupakan simbol listrik bolak balik (AC).
23855, Kode 23855 pada MCB merupakan Catalog Number (nomor katalog) dari MCB. Nomor ini memudahkan kalian jika ingin membeli atau mengetahui informasi lengkap mengenai MCB tersebut.
3, Kode angka 3 pada MCB menunjukkan kelas energi yaitu karakteristik energi maksimum dari arus listrik yang dapat melalui MCB.
0 . OFF, Kode 0 . OFF pada MCB menunjukkan kondisi atau indikator MCB yang sedang OFF (memutuskan aliran listrik). Sedangkan kode lainnya adalah 1 . ON yang menunjukkan kondisi MCB sedang ON (menghubungkan aliran listrik).
